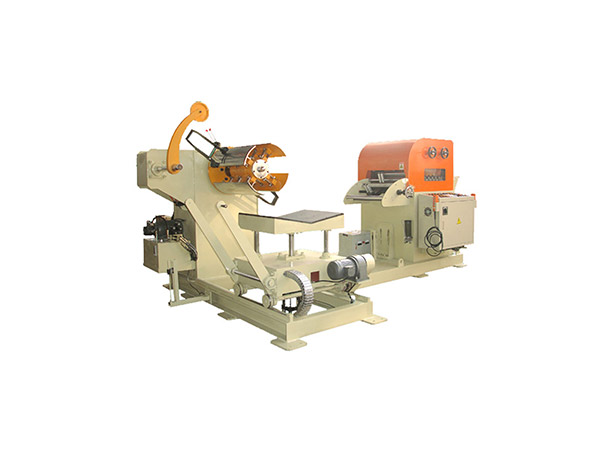

NCMA精密薄板型伺服整平送料三合一

NCMA伺服送料整平三合一是高精密機型，對于生產組裝流程及零配件，要求符合原設計標準與原材料把控，來保證機械的精密與可靠性。

在線咨詢

全國熱線

400-025-8889

結構·特點
Structural features

矯直滾輪及送料滾輪采用軸承鋼(日本SUJ2同等級)經熱處理、淬火處理、鍍硬鉻、研磨、HRC60度。

轉動軸承：采用日本制NSK 、KOYO、NTN等品牌。

氣動元件：臺灣亞德客品牌。

齒輪：全部經淬火處理齒面硬度HRC35-40度，另外所有鏈條及鍵槽定位采緊密手工精密配合組裝，并有黃油潤滑裝置。

整平部調整：采四點渦輪式附手輪及高精度百分表調整，可精密調整并輕易讀出0.01mm的數值，整平后材料可調整為往上或往下的弧度及所需平整度。

料弧的控制：采用三組電眼對照式（日本歐姆龍），加裝變頻器及氣動碟式剎車器以減少慣性，使材料輸送平滑順暢。

料架主軸材質為高強度中碳鋼，經回火處理防止應力產生，增強負荷能力。在電控系統上，自主開發設計能力，擁有完整體系從設計到施工的設計團隊，可跟據客戶需求定制，掌握每部機臺的規格需要，規劃設計出高效率、人性化電控系統。機械的全新整合為沖壓客戶實現了高精度、全自動化送料的多方位選擇。

主要控制采用日本進口三菱伺服馬達及整套三菱控制系統、三菱人機界面、三菱PLC及三菱變頻器；

一般操作面板控鈕采用日本的和泉(ISUMI)、高標準防干擾信號線以確保送料精度。

產品·參數
Product parameters

項目	型號
	NCMA-4	NCMA-5	NCMA-6	NCMA-7	NCMA-8
材料寬度mm	50-400	50-500	70-600	70-700	70-800
材料厚度mm	0.3-2.0
最大料重kg	1500	2000	3000	3000	5000
卷料內徑mm	508±20
卷料外徑mm	1200
出料速度m/min	18
送料伺服電機kw	AC2	AC2	AC3.5	AC3.5	AC5
料架電機kw	AC1.5	AC1.5	AC2	AC2	AC3.5
機械質量kg	3800	4200	4500	5000	5500
料架擴張范圍mm	480-520
料架擴張方式	液壓
最大送長度mm	500
最大送料次數	50
標準送料精度mm	±0.20
送料線高度mm	客戶指定±75(選配電動調節)
臺車上升行程mm	200(選配)
卷料保持	滾輪式
壓料輪	氣壓壓料
進料滾輪	數量2X2
	處理:表面硬化后鍍硬鉻
	壓下方式:空壓式
	放松方式:空壓式
矯直滾輪	上5下4
	處理:表面硬化后鍍硬鉻
	壓下方式:空壓式
	放松方式:空壓式
	壓下方式:螺桿式
送料滾輪	數量2
	處理:表面硬化后鍍硬鉻
	壓下方式:空壓式
	放松方式:空壓式
料邊導引	直立式滾輪
	手輪寬度調整
空氣壓力kg	5

公司·優勢
Company advantages

源頭廠家生產 性價比高
自有生產廠房，擁有全數控加工中心，國內大品牌數控車床、磨床等加工設備，年生產2000臺 ，常規品常年現貨足量?jī)?chǔ)備，快至當天發貨，廠家直供，性價比更高。
堅持研發創新實力定制
核心成員經驗超過20年以上，致力于研發設計具有替代進口設備能力的沖壓周邊設備，可根據實際生產線需求量身定制產品方案，可協助客戶規劃整套沖壓周邊設備方案。

全程質量跟蹤品質保障
核心設備原材及配件均選自進口品牌，產品具備嚴格的來料-出廠檢測流程，核心技術員從業經驗均在10年以上，對品質我們一直保持嚴要求，高標準，確保設備性能達標。
完備服務支持售后無優
技術工程師上門安裝調試，蘇州/嘉興2大服務網點，售后團隊及時響應，設備有故障，24小時提供方案，免費提供操作指導及遠程技術服務，常規品質保1年，終身維護。
